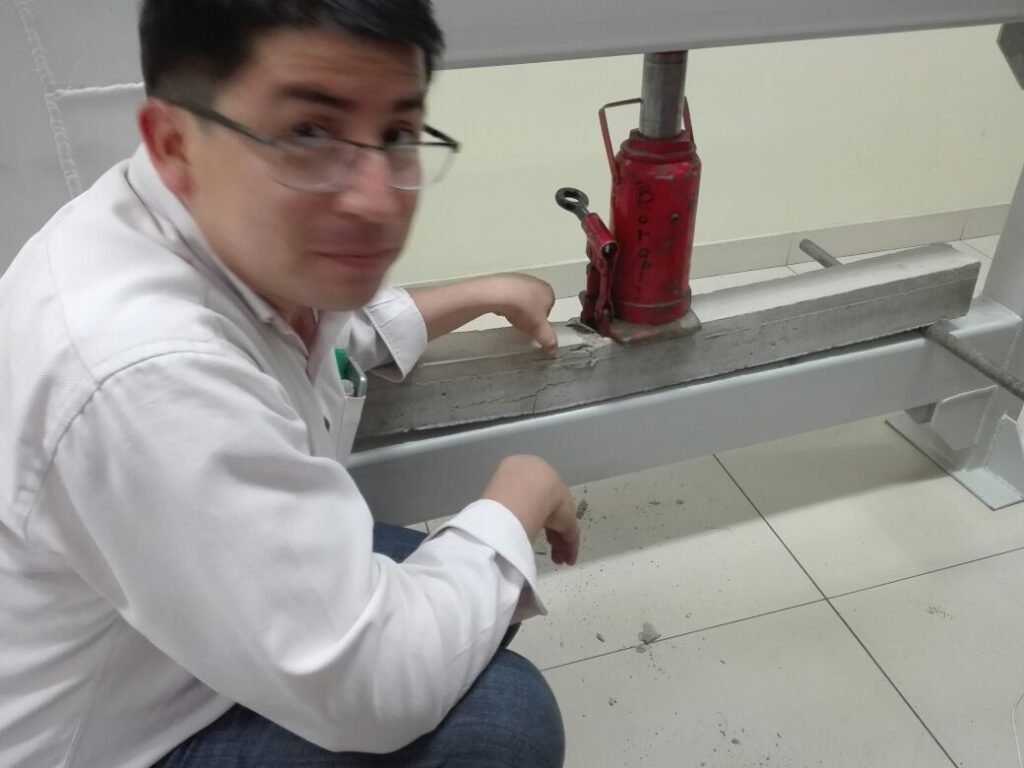

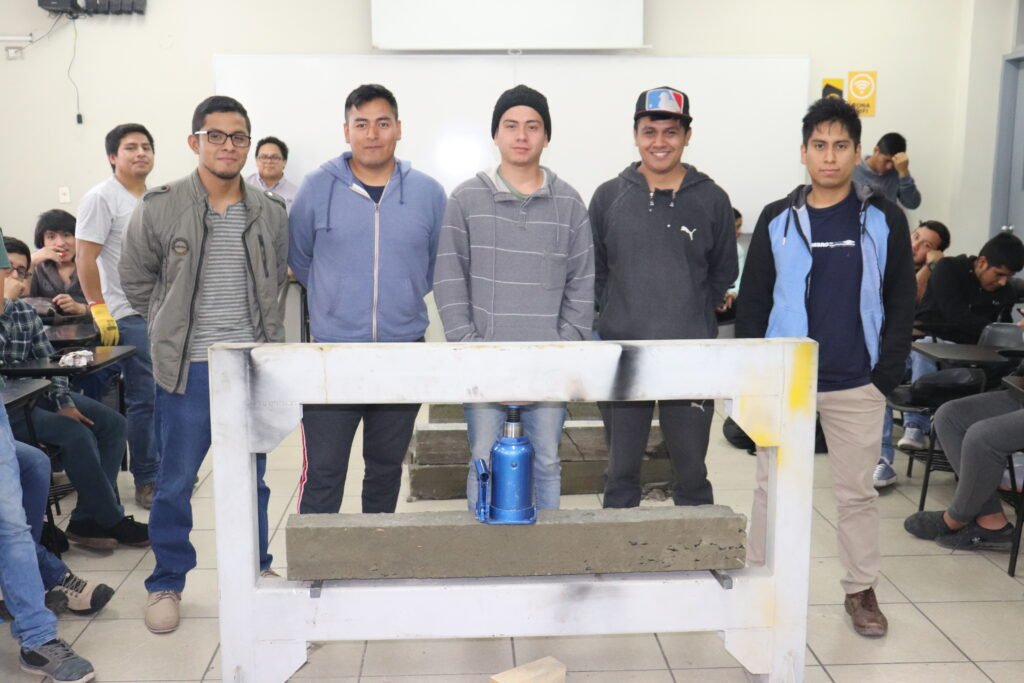

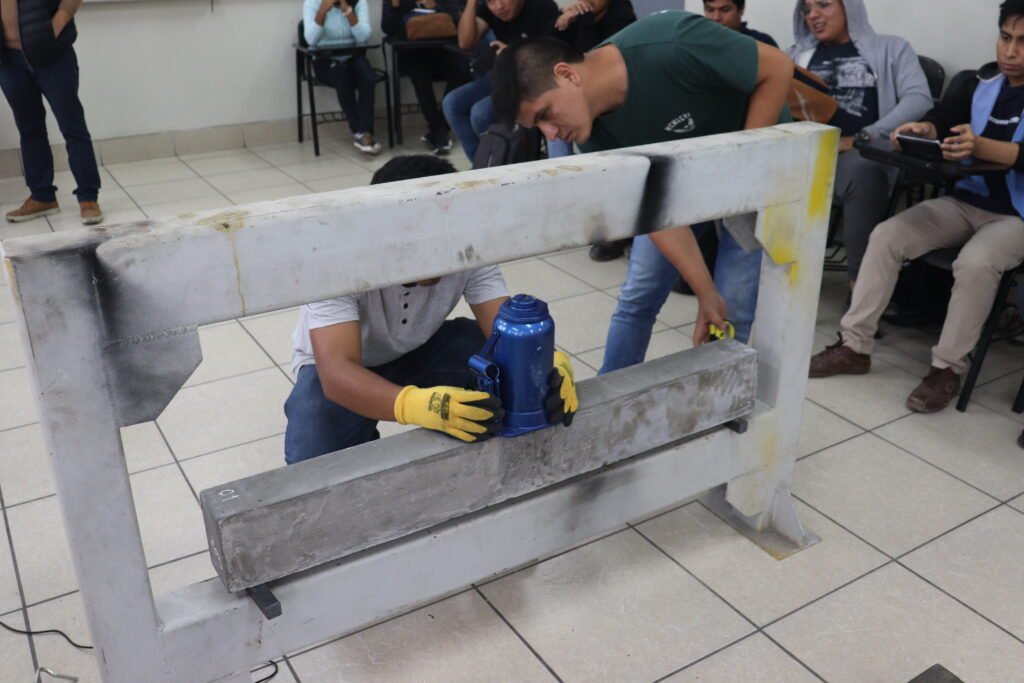

Cuando estudiamos la carrera de Ingeniería Civil, una de las asignaturas más desafiantes —y fascinantes— es el Diseño de Concreto Armado. Durante semanas, llenamos pizarras con diagramas de esfuerzos, fórmulas de la norma ACI, norma E0.60 y ecuaciones de equilibrio. Sin embargo, hay un momento decisivo en la formación académica donde la teoría deja de ser abstracta: el día del ensayo de rotura de vigas en el laboratorio, que realice con mis alumnos de la universidad en el curso de concreto armado I .

Aprender la mecánica del concreto en un libro es indispensable, pero ver una viga fallar en vivo bajo una prensa hidráulica cambia por completo la perspectiva de un futuro ingeniero civil.

En este artículo analizamos por qué los modelos a escala real e investigaciones en laboratorio son la herramienta pedagógica definitiva para comprender el comportamiento de las estructuras de concreto armado.

La Brecha entre la Fórmulas y la Realidad Estructural

Uno de los mayores retos en las aulas universitarias es que las ecuaciones de flexión o de corte, muestran resultados numéricos, pero no muestran el comportamiento físico ni la tenacidad del material.

Para un estudiante, memorizar que «el concreto es débil a la tracción» no se compara con escuchar el crujido interno del material y ver cómo se abren las primeras grietas mientras el indicador de carga continúa subiendo. La experimentación directa en vigas sometidas a cargas puntuales o distribuidas permite evaluar en tiempo real los tres fenómenos fundamentales del diseño estructural:

1. Fisuración por Flexión: Entender la Ductilidad

El concepto de diseño subreforzado (diseñar para que el acero fluya antes de que el concreto aplaste) se fundamenta en la seguridad de las vidas humanas: queremos que una estructura «avise» antes de colapsar.

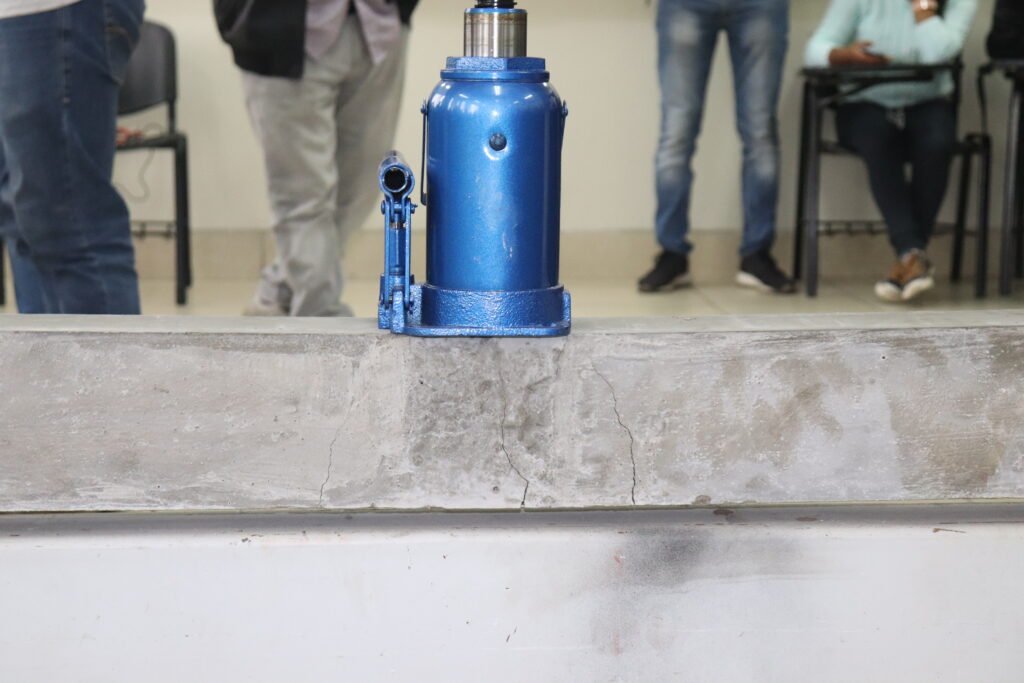

Durante el ensayo en laboratorio, los alumnos pueden identificar el patrón claro de la flexión:

• Microfisuras iniciales: Aparecen en la zona de mayor momento flector (parte inferior de la viga en tracción).
• Propagación vertical: A medida que aumenta la carga, las grietas viajan verticalmente hacia el eje neutro.
• Control de anchos: Los estudiantes comprueban visualmente cómo los estribos y la distribución del acero principal controlan la apertura de las grietas.

El impacto pedagógico: Ver la fisuración por flexión le enseña al estudiante que la presencia de grietas no siempre significa falla inminente, sino que es la prueba de que el acero está trabajando a tracción como fue proyectado.

2. Fallas por Corte (Diagonal Tension): La Importancia de la Prevención

A diferencia de la flexión, la falla por corte es frágil y repentina. En la enseñanza teórica, el cálculo del espaciamiento de estribos () suele verse como un ejercicio puramente matemático.

En una prueba de rotura con vigas deficientes en refuerzo transversal, la experiencia es reveladora:

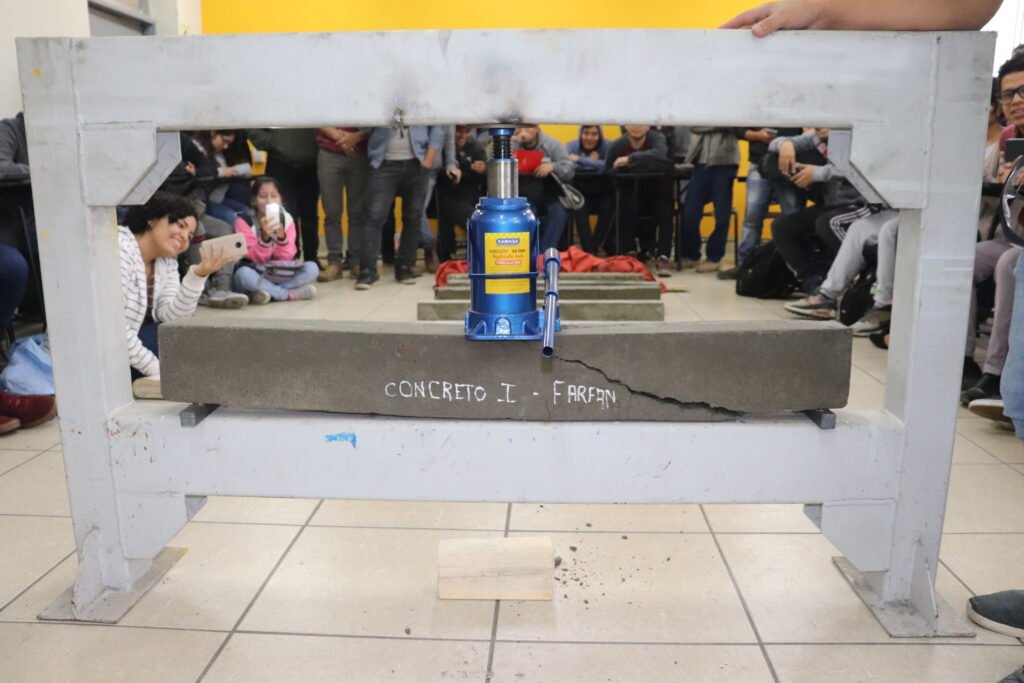

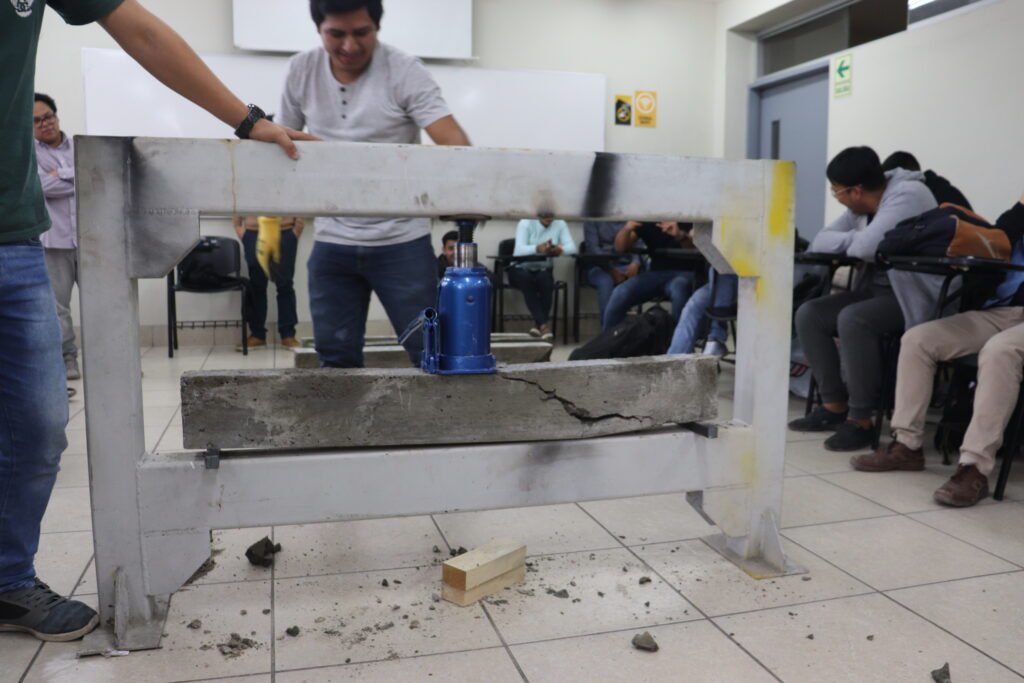

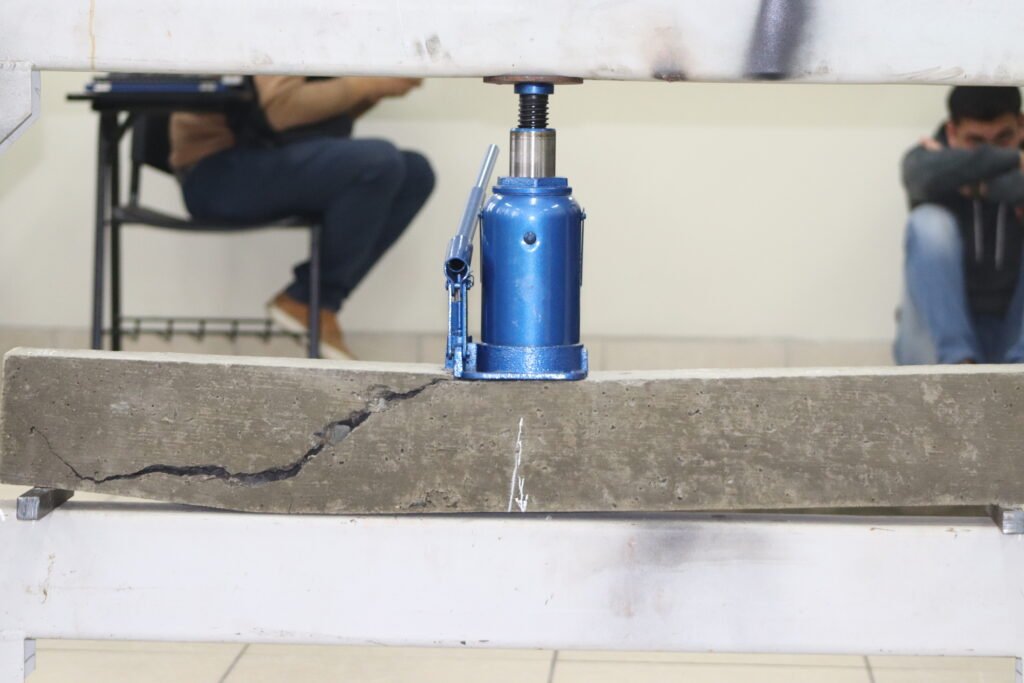

• Se observa la aparición de la grieta diagonal que conecta la zona de apoyo con el punto de aplicación de la carga.
• El colapso ocurre casi sin previo aviso si no hay suficiente acero transversal.

Ver este fenómeno en el laboratorio transmite una lección imborrable: el corte nunca perdona. Los alumnos entienden de inmediato por qué la normativa es tan estricta con el confinamiento y el detallado de los estribos.

3. Falla por Compresión del Concreto: El Peligro del Sobrerreforzamiento

¿Qué ocurre si colocamos «demasiado acero» en la viga? La teoría nos dice que la viga será frágil porque el concreto se aplastará en la zona superior antes de que el acero fluya.

Mediante ensayos controlados con vigas sobrerreforzadas, los estudiantes observan el desprendimiento violento del recubrimiento superior y la falla por aplastamiento de la matriz de concreto. Experimentar la diferencia de comportamiento entre una falla dúctil (flexión) y una falla frágil (compresión/sobre-refuerzo) graba a fuego en el criterio del estudiante la importancia del balance de refuerzo.

Beneficios Clave del Uso de Modelos Didácticos en la Universidad

1. Desarrollo del Criterio Estructural: El ingeniero no solo calcula; anticipa patrones de falla. El laboratorio entrena el ojo del profesional para inspecciones en obra real.
2. Validación Teórico-Experimental: Comparar la carga teórica de falla calculada en el aula con la carga real registrada por la celda de carga demuestra la precisión y los márgenes de seguridad de los reglamentos.
3. Internalización del Detallado de Acero: Entender funciones de los ganchos, traslapes y anclajes deja de ser una regla arbitraria del plano para convertirse en un elemento físico de supervivencia de la pieza.

Conclusión: El Futuro del Diseño Estructural Estudiantil

El cálculo asistido por computadora y los softwares de elementos finitos son herramientas indispensables hoy en día, pero corren el riesgo de convertir la ingeniería en un ejercicio de «ingresar datos y presionar un botón».

La enseñanza basada en ensayos de rotura de vigas reales sigue siendo el puente irremplazable entre la matemática y la realidad física. Garantizar que nuestras universidades mantengan y potencien estos laboratorios no es un gasto, es la mejor inversión para formar ingenieros con un criterio estructural sólido, conscientes de la responsabilidad que implica diseñar las estructuras del mañana.

¿Recuerdas el primer ensayo de viga que presenciaste en tu etapa universitaria? Déjanos tus comentarios y comparte este artículo con colegas y estudiantes de ingeniería.
