En zonas de alta sismicidad, los muros estructurales de concreto armado (comúnmente llamados placas) son la columna vertebral de los edificios. Su función es simple pero vital: absorber las fuerzas horizontales del sismo y controlar los desplazamientos laterales. Sin embargo, durante un sismo severo, estos muros son sometidos a esfuerzos de flexocompresión extremos en sus extremos libres.

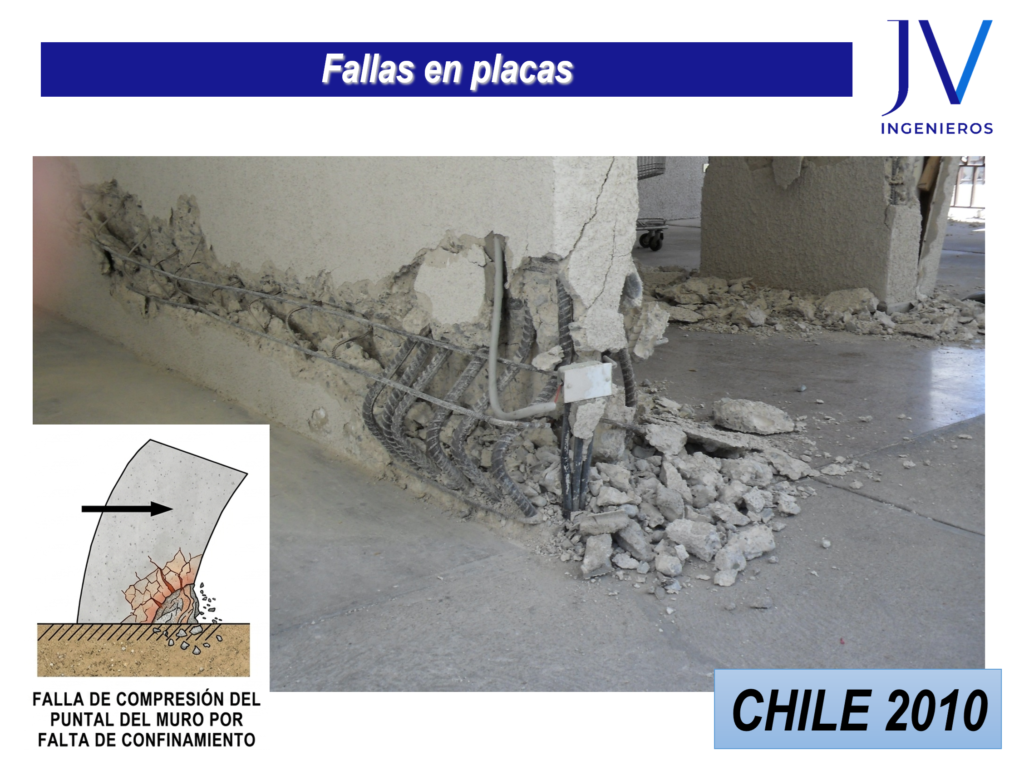

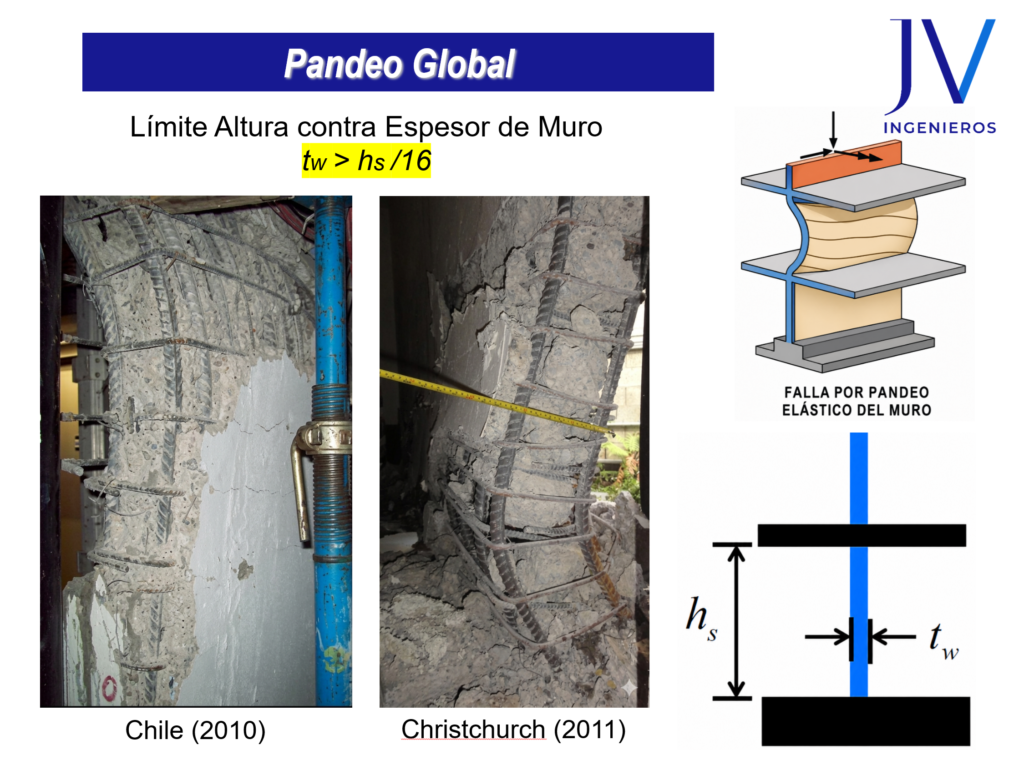

Si esos extremos no están correctamente confinados, el concreto fallará, las barras de acero longitudinales se pandean bruscamente y el muro falla por aplastamiento. ¿La consecuencia? Un colapso estructural catastrófico.
Para evitar esto, la ingeniería estructural recurre a los Elementos de Borde (Boundary Elements). En este artículo, analizamos bajo los ojos del nuevo código ACI 318-25 por qué estos elementos son innegociables para la seguridad de tus proyectos.
¿Qué es un Elemento de Borde y por qué es tan Importante?

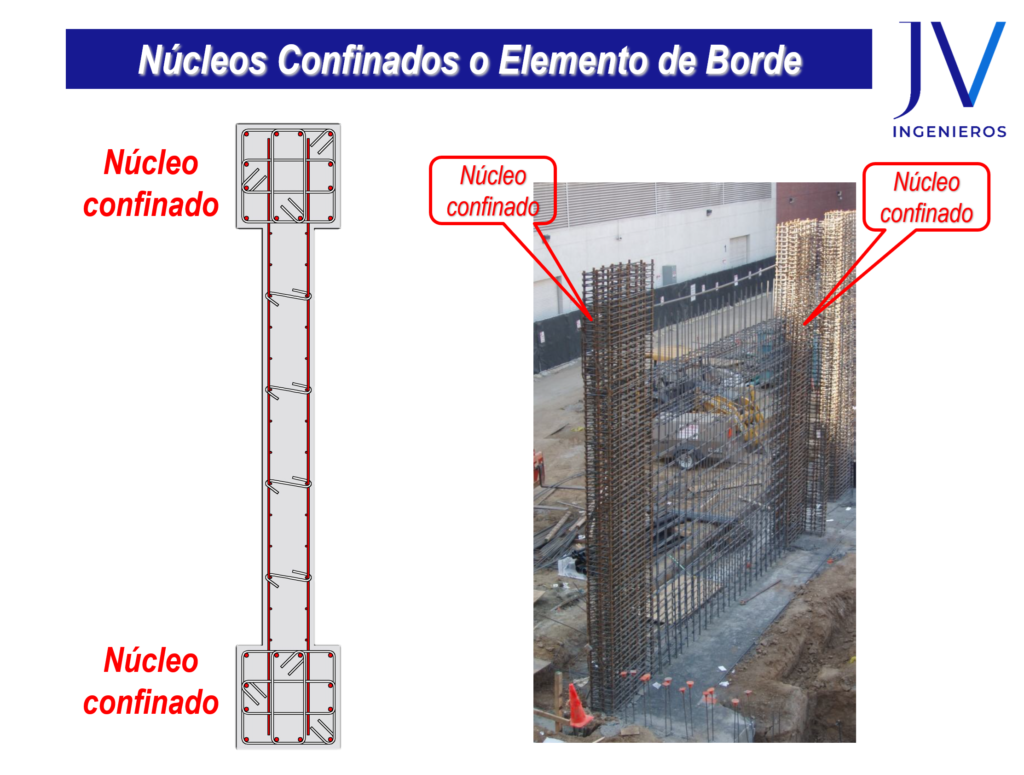

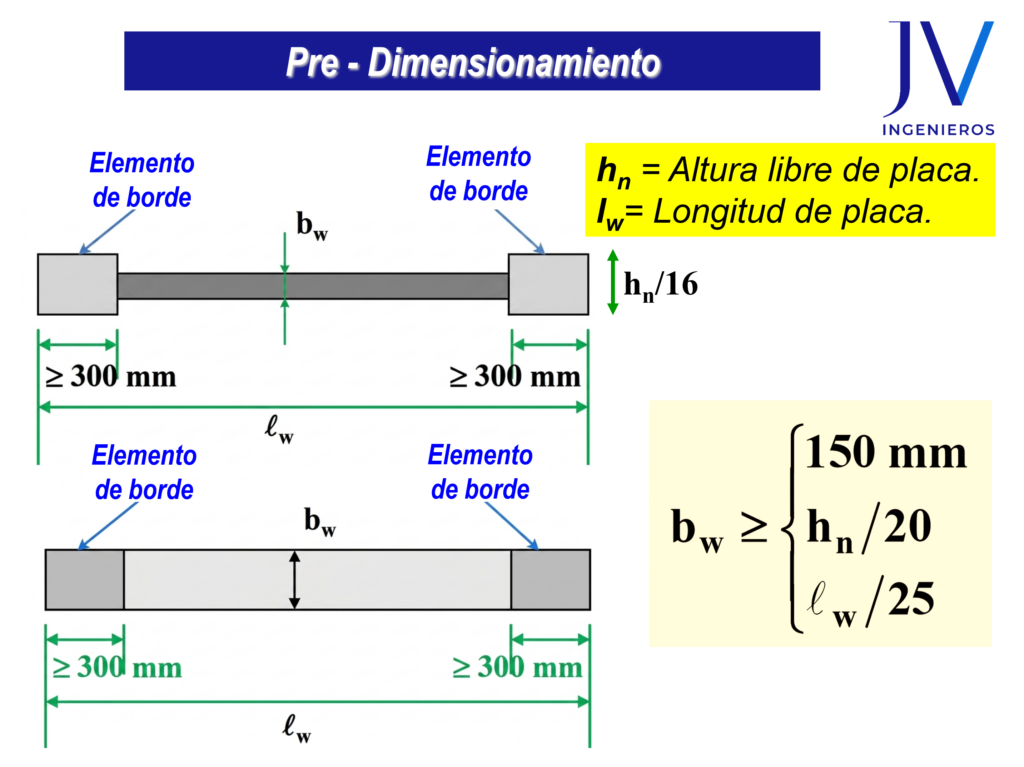

Un elemento de borde es una zona de la sección transversal de un muro estructural (en sus extremos o alrededor de grandes aberturas) que se refuerza con acero longitudinal adicional y, de manera crucial, con un confinamiento transversal denso (estribos y grapas estrechamente espaciados).

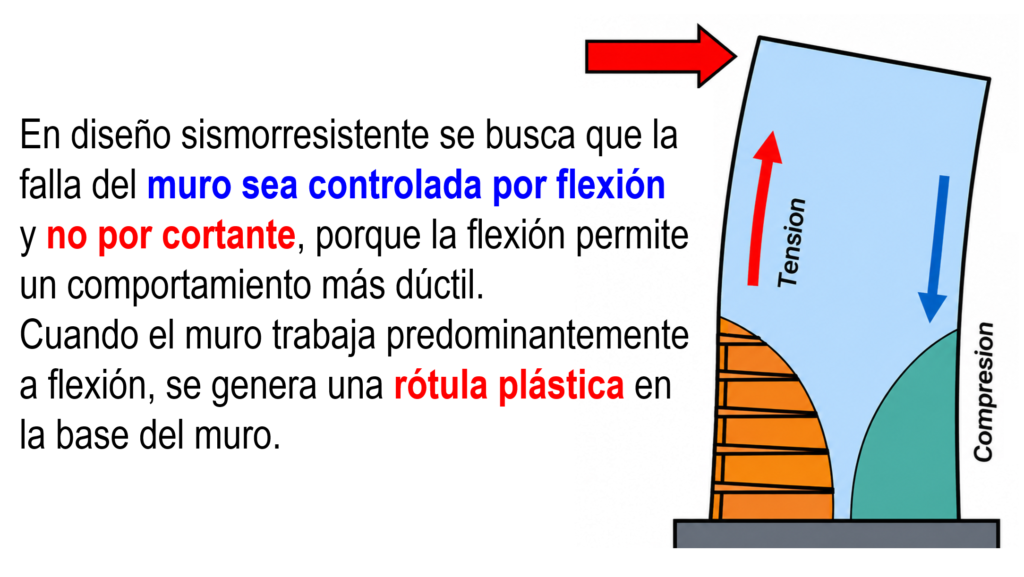

Cuando un muro experimenta un balanceo sísmico de un lado a otro, uno de sus extremos se estira (tracción) mientras que el otro se comprime severamente. El elemento de borde actúa como una «armadura» hiper-resistente en la zona de compresión. Su objetivo no es evitar que el concreto se agriete, sino dotar al muro de ductilidad: la capacidad de deformarse plásticamente y disipar la energía del sismo sin desplomarse.
¿Cuándo exige el ACI 318-25 la implementación de Elementos de Borde?
No todos los muros requieren elementos de borde especiales. El ACI 318-25 establece dos metodologías principales para determinar si tu proyecto los necesita obligatoriamente:
1. El Método Basado en el Desplazamiento (Alineado al Diseño por Desempeño)
Este método evalúa la demanda de deformación del edificio durante el sismo de diseño. El elemento de borde especial es obligatorio si el esfuerzo de compresión en la fibra extrema del muro supera un valor crítico relacionado con el desplazamiento lateral del techo ($\delta_u$).
Se expresa matemáticamente bajo la premisa de que si el giro plástico en la base es muy alto, el confinamiento es mandatorio.
2. El Método Basado en Esfuerzos Nominales (Método Convencional)
Es el enfoque más utilizado en el diseño estándar. Indica que se requieren elementos de borde especiales en cualquier sección donde los esfuerzos de compresión acumulados debido a las cargas de gravedad y las fuerzas sísmicas de amplificación superen el $0.20 \cdot f’c$ (el 20% de la resistencia nominal del concreto). Una vez que se requiere, el elemento de borde debe mantenerse verticalmente hacia arriba hasta que el esfuerzo caiga por debajo de $0.15 \cdot f’c$.
¿Qué novedades e implicancias trae el diseño bajo el ACI 318-25?
El comité del American Concrete Institute (ACI) actualiza constantemente sus requisitos basándose en las lecciones dejadas por terremotos reales (como los de Chile, Nueva Zelanda y Japón) y ensayos en laboratorios a escala real. Para el diseño de elementos de borde, las exigencias se han vuelto más estrictas en tres aspectos clave:
A. Restricciones al Espaciamiento del Confinamiento
El espaciamiento vertical de los estribos en la zona crítica no puede superar valores mínimos estrictos (típicamente el menor entre un tercio del peralte efectivo, 6 veces el diámetro de la barra longitudinal, o un límite dimensional físico de 10 a 15 cm). Esto evita radicalmente el pandeo de las barras verticales cuando el concreto exterior se desprende.
B. Transición y Detallado Geométrico

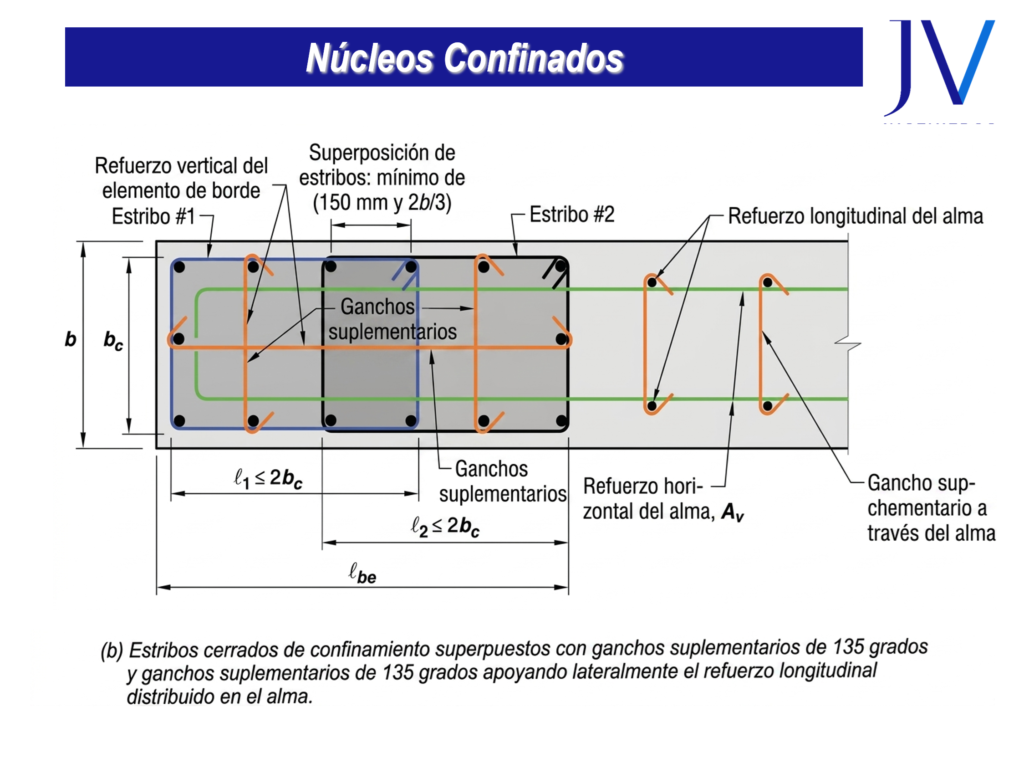

El ACI 318-25 enfatiza la longitud que debe tener el elemento de borde hacia el interior del muro. Esta longitud no puede ser menor que el ancho del elemento de borde ni menor que la zona donde los esfuerzos superan los límites elásticos. Además, las grapas suplementarias deben tener ganchos sísmicos de 135° alternados para asegurar que el núcleo de concreto permanezca confinado incluso bajo ciclos de carga repetitivos.
C. El Desafío de la Congestión de Acero en Obra

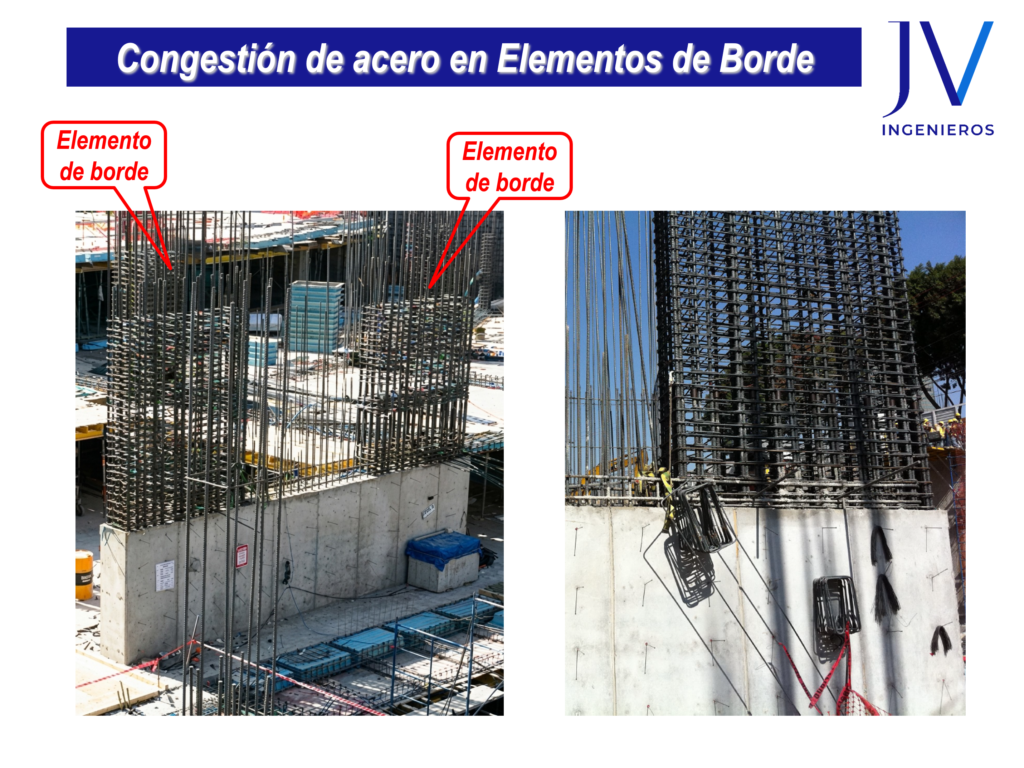

Al aumentar la densidad de estribos y grapas en los extremos del muro, se genera un problema constructivo clásico: la congestión de acero. Si el diseñador estructural no optimiza el detallado, el contratista en obra tendrá serios problemas para vaciar el concreto, provocando cangrejeras (vacíos) precisamente en la zona más crítica del edificio.
El Enfoque de JV & MILLIKAN INGENIEROS: Seguridad Construible
En JV & MILLIKAN INGENIEROS, entendemos que un excelente plano estructural no solo debe cumplir con los estándares internacionales más exigentes como el ACI 318-25, sino que debe ser fácil y limpio de construir en la obra.
Para resolver el dilema de los elementos de borde, aplicamos criterios avanzados de ingeniería:
- Optimización de Secciones: Evaluamos la geometría del muro (usando secciones en «T», «L» o con bulbos en los extremos) para distribuir mejor los esfuerzos de compresión, reduciendo la necesidad de confinamientos excesivamente densos donde sea viable.
- Modelamiento con Software de Vanguardia: Utilizamos herramientas avanzadas como ETABS, SAP2000 y CSiCol para evaluar diagramas de interacción esfuerzo-deformación y diseño por desempeño, garantizando que cada kilogramo de acero colocado tenga una justificación estructural real.
- Coordinación BIM: Modelamos el refuerzo en entornos 3D para detectar interferencias antes de que el fierro se corte en la obra, asegurando que el concreto fluido pueda llenar el elemento de borde perfectamente.
Conclusión: No recortes gastos en las zonas críticas
Los elementos de borde en muros estructurales son, literalmente, la última línea de defensa de un edificio de mediana y gran altura ante un evento sísmico mayor. Diseñarlos omitiendo los criterios actualizados del ACI o construirlos sin la rigurosidad técnica necesaria pone en riesgo vidas humanas y capitales financieros incalculables.
Confía la ingeniería de tus proyectos a especialistas que dominan la normativa internacional y la realidad constructiva.
¿Estás desarrollando un proyecto inmobiliario o comercial y quieres asegurarte de que tus muros estructurales cumplen con los estándares sísmicos del ACI 318-25?
