Las graves consecuencias de vaciar una platea masiva sin juntas temporales
Imagínate esto; has diseñado o estás construyendo una importante edificacion de gran envergadura. Todo marcha sobre ruedas hasta que, semanas después del vaciado de una pletea de cimentación, aparecen. Al principio parecen fisuras invisibles, pero pronto se transforman en macro-fisuras pasantes que atraviesan por completo el espesor de la platea de concreto armado. El pánico se desata en la obra. ¿Qué falló? ¿El cálculo estructural? ¿La calidad del concreto?
En la mayoría de los casos, el enemigo no es la falta de resistencia, sino un fenómeno natural mal gestionado: la contracción impedida del concreto.
En JV & MILLIKAN INGENIEROS, nos enfrentamos recientemente a este reto en el diseño técnico para un proyecto muy importante en la selva del Perú, con una platea de cimentación de 2,680 m² y 60 cm de espesor. Para salvar la estructura de fallas patológicas severas, implementamos una solución de alta ingeniería: Franjas de Vaciado Diferido o Delay Strips.
A continuación, te explicamos por qué este método es la «válvula de escape» que toda obra masiva necesita y qué pasa si decides ignorarla.
El Diagnóstico: Cuando el Suelo se Vuelve un Enemigo Rígido
Cuando vacías 1,608 m³ de concreto de una sola vez, ocurren dos fenómenos inevitables:
- Calor de Hidratación Extremo: El núcleo del concreto se calienta masivamente por la reacción química exotérmica de la hidratación del cemento, mientras la superficie se enfría con el aire, generando un gradiente térmico brutal.
- Contracción por Secado: El concreto pierde agua y busca encogerse naturalmente hacia su centro de masa.
El problema técnico surge porque la platea no está flotando en el aire; está apoyada directamente sobre el terreno. El suelo ejerce una fricción continua en toda el área en contacto con el suelo y esto se traduce en una restricción drástica al movimiento. Si obligas a una losa continua de 74 metros de longitud a comportarse como un bloque monolítico desde el primer día, los esfuerzos de tensiones internas superarán la resistencia del concreto, generando grietas y/o fisuras de forma aleatoria y descontrolada.
¿Qué son las Delay Strips y Cómo Funcionan?

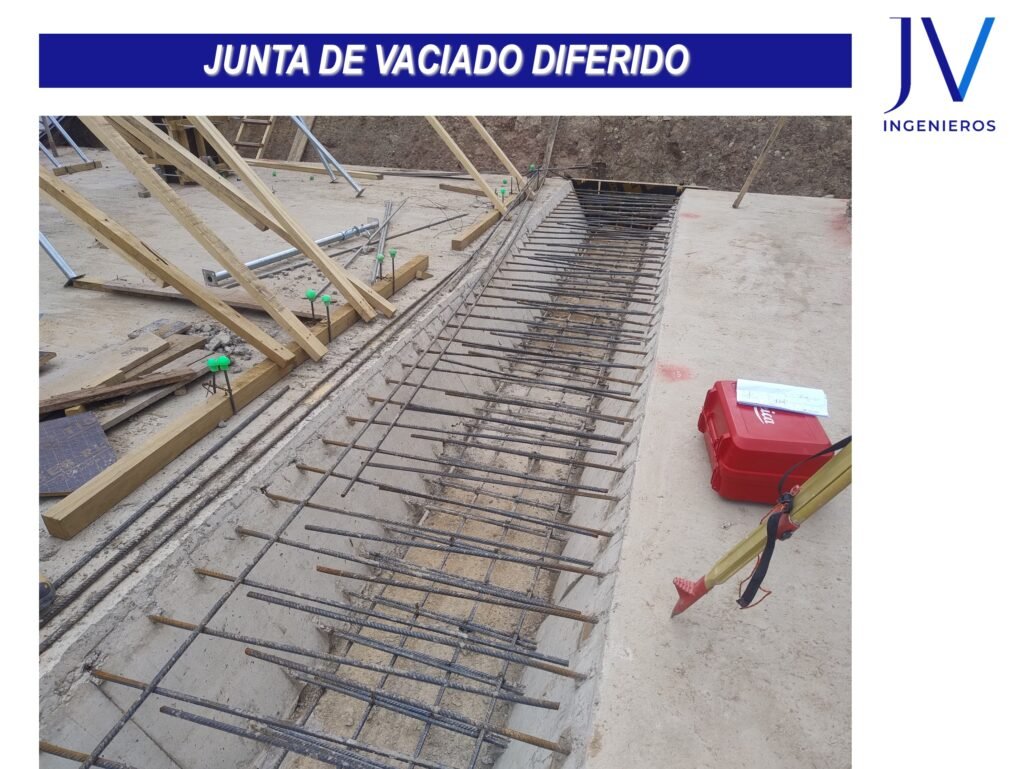

Las franjas de vaciado diferido son espacios longitudinales o transversales (generalmente de 1.00 m de ancho) que se dejan temporalmente abiertas durante el vaciado principal de la platea.
Estas franjas funcionan como juntas temporales de alivio. Al segmentar la platea en bloques más pequeños (la ingeniería estructural recomienda no exceder de 30 a 45 metros lineales por bloque), permitimos que el concreto experimente su mayor contracción térmica y plástica inicial de forma libre y segura durante los primeros 15 días. Pasado este tiempo prudencial, la franja se vacía, recuperando el comportamiento monolítico final de la estructura.
Es importante indicar que esta técnica controla las macro-fisuras pasantes estructurales, no las fisuras superficiales.
Las 5 Graves Consecuencias de Omitir las Franjas de vaciado diferido:
Omitir este procedimiento para «ganar tiempo» en el cronograma es una ruleta rusa financiera y estructural. Estas son las implicancias reales en una obra a gran escala:
1. Macro-Fisuramiento Pasante
Las grietas rompen todo el espesor de la losa (en este caso, los 60 cm), dividiendo la cimentación en bloques independientes antes de que el edificio empiece a recibir cargas.
2. Pérdida Total de Hermeticidad y Eflorescencias
Una cimentación fisurada anula su capacidad de actuar como barrera contra el agua. En zonas con alta humedad o lluvias estacionales, el agua freática asciende por capilaridad, destruyendo revestimientos, acabados y provocando eflorescencias salinas.
3. Corrosión Prematura del Refuerzo
Si las fisuras superan los 0.3 mm (límite máximo del ACI 224R para ambientes húmedos), el oxígeno y los agentes agresivos del suelo (cloruros o sulfatos) atacan directamente la malla de acero, comprometiendo la vida útil del edificio.
4. Esfuerzos Parásitos en Columnas del Primer Nivel
Al contraerse una platea monolítica sin juntas, arrastra consigo las bases de las columnas y placas ya vinculadas a ella. Esto introduce momentos y cortantes «parásitos» que no se contemplan en el análisis convencional, agrietando los elementos verticales del primer piso.
5. Asentamientos Diferenciales por Pérdida de Rigidez
El diseño estructural asume una inercia homogénea para distribuir las cargas sobre el terreno. Al fragmentarse la platea por macro-fisuras, se pierde la rigidez a la flexión y al punzonamiento de diseño, disparando el riesgo de asentamientos diferenciales peligrosos.
El Respaldo Normativo Internacional
Esta metodología no es una improvisación de campo. La propuesta desarrollada por nuestro equipo técnico se encuentra estrictamente alineada y respaldada por los comités del American Concrete Institute (ACI):
- ACI 224R: Control de fisuración mediante secuencias adecuadas de vaciado y subdivisión de elementos extensos.
- ACI 302.1R: Guía para la construcción de losas extensas reconociendo las Delay Strips como mecanismos válidos de alivio inicial.
- ACI 318-25: Requisitos de continuidad estructural y transferencia de esfuerzos bajo correctos criterios de detallado de acero y adherencia posterior.
¿Cómo lo Implementamos de Forma Correcta? (Criterios Clave)
Para garantizar el éxito monolítico de la cimentación, en JV & MILLIKAN INGENIEROS aplicamos una rigurosa receta de ejecución en obra:
- Ubicación Estratégica: Las franjas se proyectan en zonas de baja demanda de corte último y alejadas de columnas críticas. Para el Edificio Cultural en forma de «U», propusimos un sistema de 05 franjas estratégicas para independizar el comportamiento de las distintas alas durante el fraguado.

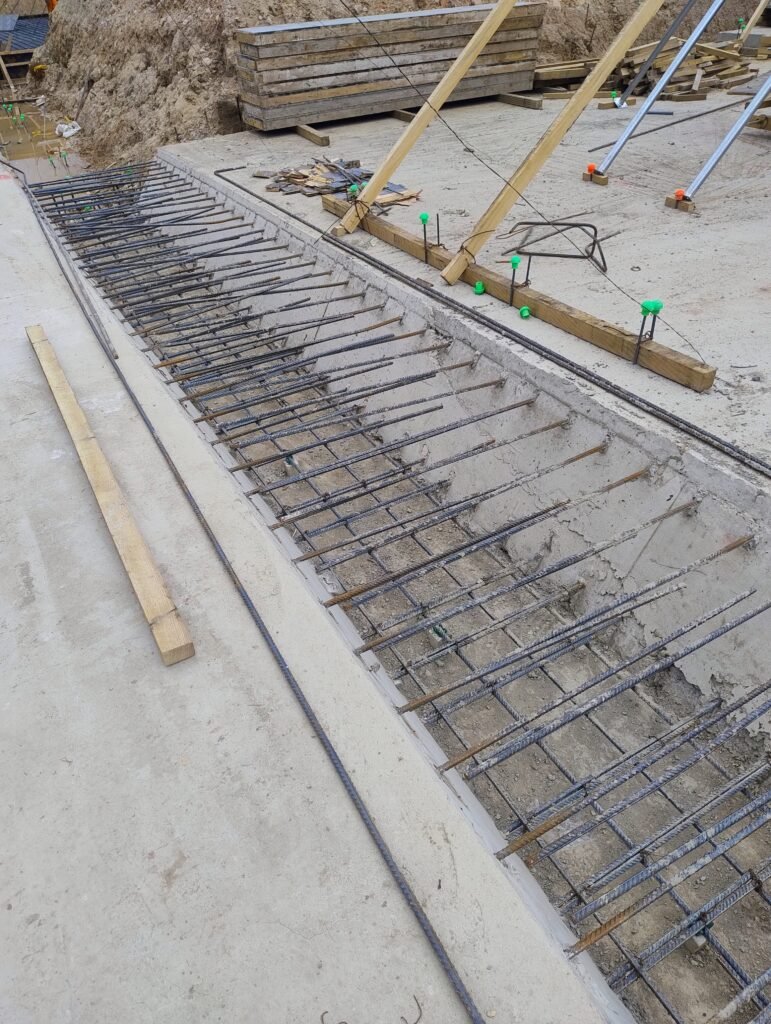

- Detalle del Acero: El acero pasa continuo por la franja, pero debido al empalme total de la sección, la longitud de traslape se penaliza por un factor de 1.3, incrementando la longitud de los traslapes estándar de 60 cm a un mínimo de 80 cm.

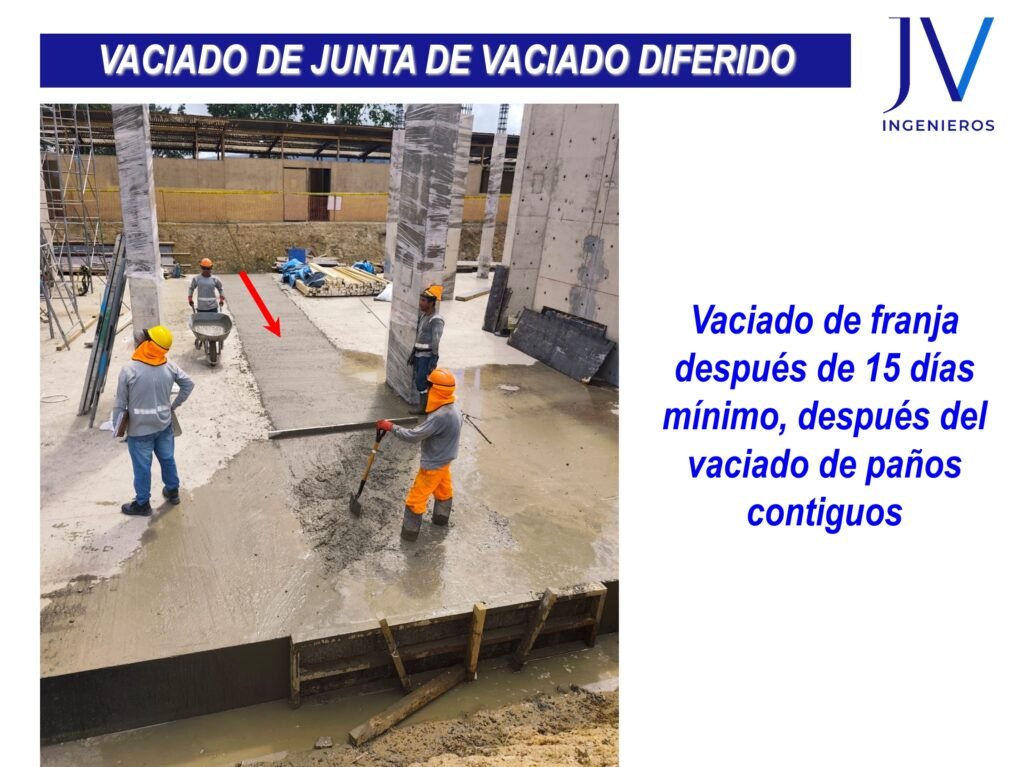

- Vaciado de Cierre: Se realiza a los 15 días utilizando un concreto de alta calidad (f’c = 280Kg/cm2).

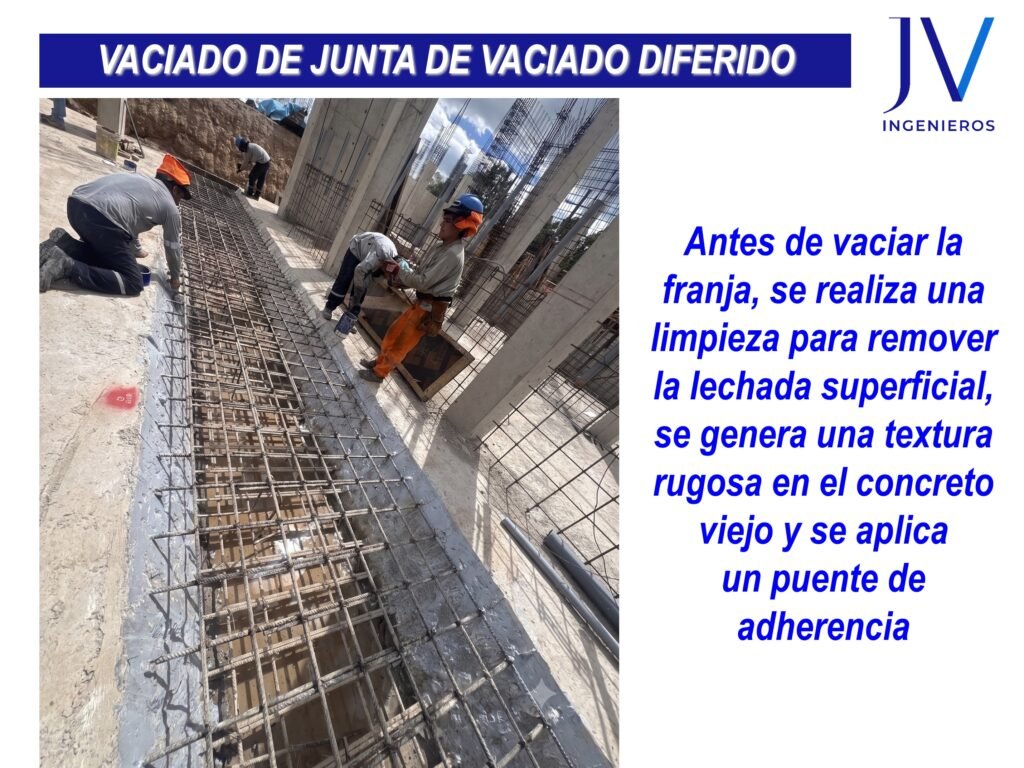

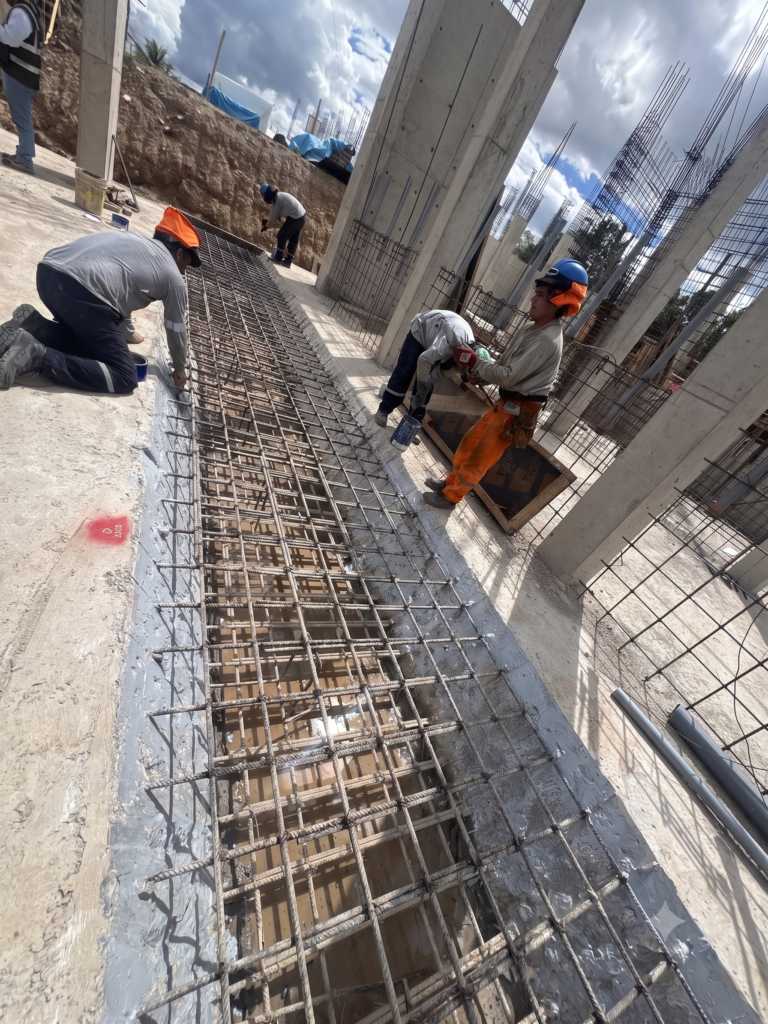

- Garantía Monolítica: Antes de vaciar la franja, se realiza una limpieza neumática exhaustiva para remover la lechada superficial, se genera una textura rugosa en el concreto viejo y se aplica un puente de adherencia epóxico de alto desempeño.
Conclusión: La Ingeniería que Protege tu Inversión
En proyectos de gran envergadura, ignorar la física del concreto siempre pasa factura. El uso de franjas de vaciado diferido es una inversión en durabilidad, seguridad y tranquilidad estructural.
En JV & MILLIKAN INGENIEROS, convertimos los desafíos patológicos complejos en soluciones constructivas viables y normadas, asegurando que tu estructura mantenga su rigidez, hermeticidad e integridad por generaciones.
¿Estás planificando un proyecto masivo o tienes dudas sobre cómo optimizar el proceso constructivo de tus cimentaciones bajo estándares ACI?
¡Ponte en contacto con nuestro equipo de especialistas hoy mismo y aseguremos el éxito de tu próxima gran obra!
